HEROS MRV1250

Jármű alváz kiválasztása

A jármű alváz kiválasztása kapcsán az egyesület egy minimalista kritériumrendszert határozott meg, amelyek a következőek voltak:

- 12 tonnás maximális össztömeg

- 4x4-es hajtásképlet

- Dupla fülkés kivitel

- Állapot: Használt

Annak ellenére, hogy kizárólag ez a négy elvárás volt meghatározva az alvázra vonatkozóan, a nemzetközi használt teherautó piacon közel fél évig tartott, mire potenciálisan megfelelő hirdetések kerültek a látótérbe. Időközben több esetben tekintettünk meg jónak látszó járműveket, amelyek műszaki állapota azonban nem érte el az elvárható szintet. Általánosságban elmondható, hogy az ilyen járműveket a legtöbb esetben a tűzoltóságok és egyéb mentőszervezetek alkalmaznak, ezáltal a felépítmény miatt drágábbak a civil felhasználású alvázaknál. Különleges kialakításuk okán az eredeti felépítmény személyre szabása nagyfokú lemondással és magas befektetéssel jár.

2024 tavaszán két járműre szűkült a potenciális alvázak köre. Az egyik típus a hazánkban is elterjedt Renault Midlum, amely Észtországban volt megtalálható, valamint egy Unimog U5000-es Németországban. Szállítási költségeket is figyelembe véve, elsőként az Unimogot néztük meg, amely később megvásárlásra is került. Az adásvételt követően egy hazai szállítmányozó cég támogatásával hazaszállításra került a jármű 2024 májusában

Alváz felújítás

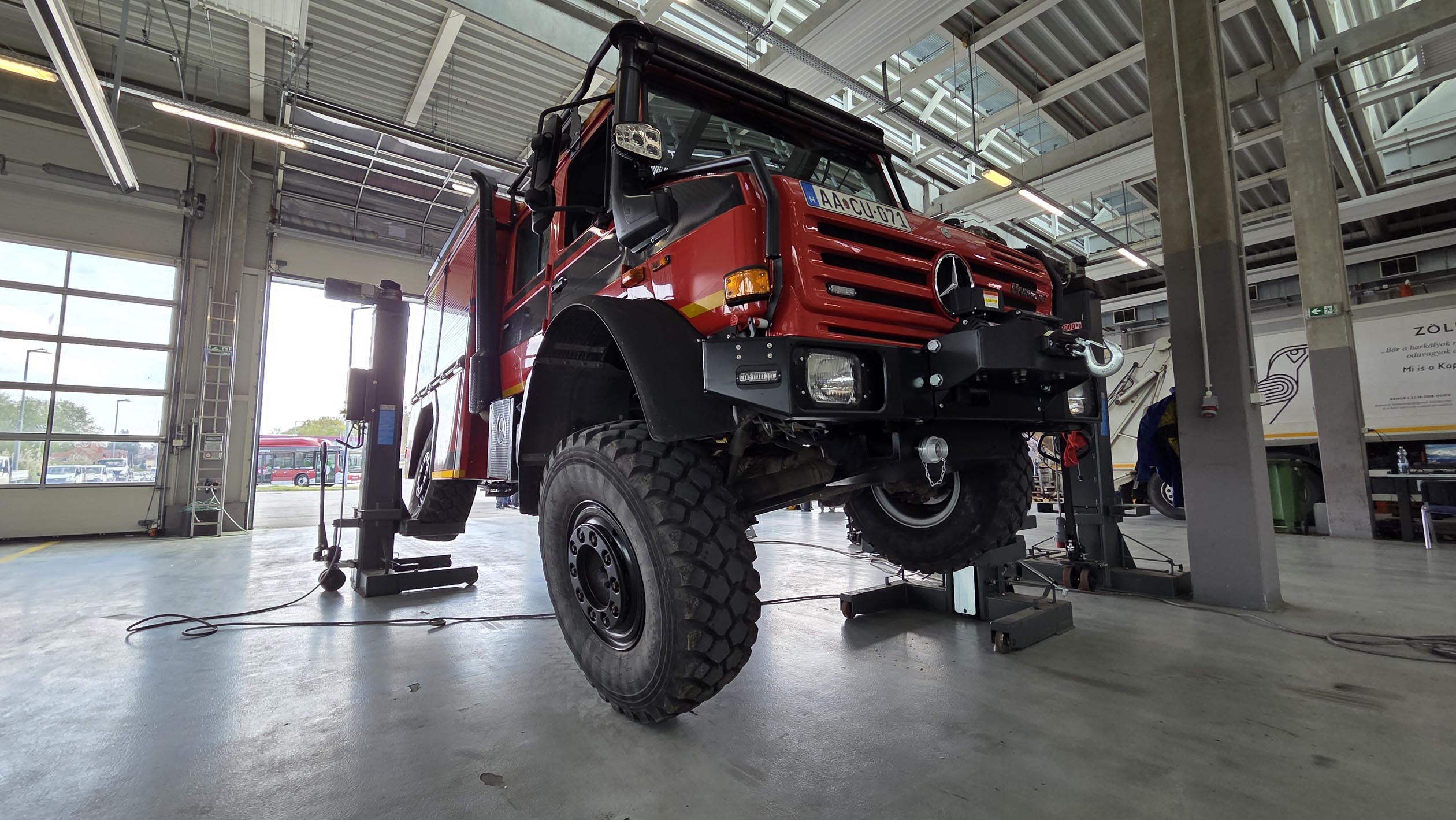

A jármű megérkezését követően megkezdődött az alváz teljes felújítása. Mint később kiderült, korábban RWE Power AG hambachi külszíni fejtésének területén, nehéz terepen teljesített szolgálatot, több mint 130 további Unimoggal egyetemben.  Ez magyarázatot adott a kis futásteljesítményre, amely nem érte el a 150 ezer km-t. A felújítás minden mozzanatánál megmutatkozott a nehéz használati körülmények nyoma (2. ábra,3. ábra,4. ábra,5. ábra). Az alkatrészek kapcsán sok esetben „reverse engineering” (gyári alkatrész visszaméretezése minta alapján és gyártása) alkalmazására volt szükség.

Felépítmény koncepció

A felépítmény kialakítás sarokpontjaihoz a mérvadó irányelveket a KÖTÉL Egyesület káreseti tapasztalatai határozták meg.  Ennek okán a nehéz terepi alkalmazhatóság került előtérbe. A felépítmény tervezése során a gyártói kézikönyv utasításai és előírásai kötelezően követendőek, amiket ebben az esetben egy 446 oldalas műszaki dokumentáció tartalmazott.

Különleges műszaki megoldások

Segédalváz

A segédalváz egy különleges műszaki megoldás már önmagában is. Ennél a járműnél egy úgynevezett torziómentes, 4 pont felfüggesztésű segédalváz tervezése volt az előírás.

A torziómentes segédalváz lehetővé teszi, hogy az Unimog futóműve a vízszinteshez mérten 30 fokos, az első-hátsó híd egymáshoz képest ellentétes irányú, mindösszesen 60 fokos kitérést képes legyen maradó alakváltozás vagy károsodás nélkül elviselni. Ilyen mértékű csavarodás esetén figyelembe kell venni az egymástól távolodó és egymáshoz közeledő alkatrészeket, amelyek egyébként később akár kárt is okozhatnak egymásban.

Szivattyú

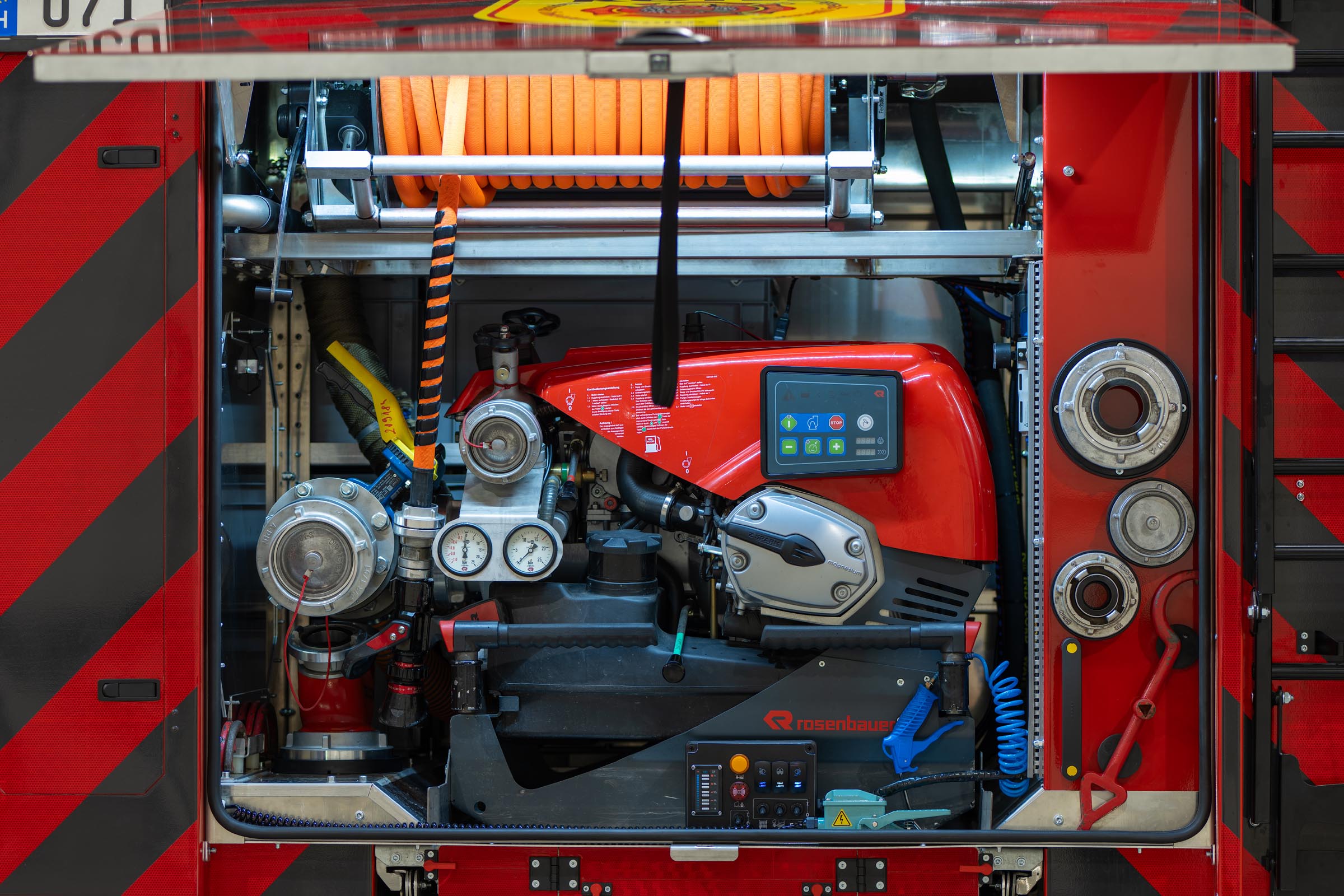

A szivattyú kialakítás kiválasztásánál is kiemelt szempont volt, az alváz segédalvázhoz képest nagymértékű csavarodási képessége. Ez a kardántengely vonalvezetése kapcsán komoly műszaki problémákat vethet fel: A kardán vonalvezetése és a szögeltérések a tereptől függően nagymértékben változhatnak a tervezési alaphelyzethez képest. Emiatt és egyéb műszaki okokból egy Rosenbauer FOX3 kismotorfecskendő került beépítésre, teljesítménye 10bar-on 1000l/min.

Elterjedt általános gyakorlat, hogy az újonnan átadott gépjárműfecskendőkön főként 6bar-nál 400l/min maximális teljesítményre képes sugárcsövek kerülnek elhelyezésre. Szakmai ajánlás alapján 200 l/min feletti teljesítménynél a sugár biztonságos működtetéséhez két tűzoltó szükséges.  Elmondható, hogy ideális esetben egy fecskendő teljes rajjal vonul, 6 fővel.  A szivattyú jelleggörbéjéről leolvasható, hogy 6 bar-on 1800l/min teljesítményre képes, azaz több, mint 4 teljesértékű sugár maximális átfolyási teljesítmény igényét képes kiszolgálni némi tartalékkal. Tekintve, hogy ilyen teljesítmény mellett a 4 sugár kezeléséhez 8 beavatkozó tűzoltóra van szükség, a szivattyú teljesítménye bőven elegendő.

 További szempont volt a kismotorfecskendő kiválasztása során, hogy másodkijelző / vezérlő beépítésére is lehetőséget biztosít a fülkében (rádiós vezérlés is elérhető), amely így a jármű motorfordulattól függetlenül is képes magasabb nyomás konstans előállítására és a „pump & roll” funkció megvalósítására.

A mozgás közbeni szivattyú üzemben (pump and roll funkció) rejlő lehetőséget kihasználva, a jármű elejére egy C Storz kapoccsal ellátott nyomócsonk került kiépítésre. A csatlakozásnak köszönhetően a későbbiekben egy távvezérelhető vízágyú kerülhet a jármű lökhárítójára vagy kiterjedt vegetációs tűz esetén egy D tömlővel szerelt sugárral a jármű előtt haladva olthatunk. Ebben az esetben a jármű vezetője folyamatos közvetlen vizuális kapcsolatban van a sugárvezetővel, így csökken a balesetveszély és könnyebbé teszi a sugár kezelését és a sugárvezető mozgásának lekövetését.

További szempont volt a szer rugalmas készenlétben tarthatósága. Mivel szivattyú szabványos és „csereszavatos”, meghibásodása esetén egy 4 fős személyzet, a szivattyú ki és beszerelését 20 perc alatt elvégzi, ezzel a szignifikánsan rövidítve a karbantartás és javítás okán fellépő kiesés idejét.

Gyorsbeavatkozó

Tűzoltástechnika terén további újítás, hogy a korábbi gumírozott alaktartó tömlő helyett egy új típusú, 60 m hosszúságú OSW MONOFLEX S HD tömlő került alkalmazásra. Ennek a típusnak nagy előnye, hogy hogy az üzemi nyomása megegyezik a korábban alkalmazott tömlő típusokkal, de a folyóméterenkénti súlya csupán 265 g/m, miközben a gumírozott tömlőé 900 g/m. Így a 60 m tömlő tömege nem több, mint 15,9 kg (tömlőkapcsok nélkül), míg a korábbi típusoknál ez 54 kg, szintén kapcsok nélkül. Hátránya azonban, hogy mivel a falvastagsága vékonyabb, ezáltal a külső hatásokra érzékenyebb, sérülékenyebb. A tömlő végére egy Rosenbauer RB99 típusú sugárcső került felszerelésre, amelynek legkisebb átfolyási teljesítménye 17 l/min, maximális pedig 130 l/min 6 bar-on. Ezekkel a teljesítmény adatokkal a víztartály térfogatát figyelembe véve, a legkisebb teljesítményen elméletileg több, mint 70 perc folyamatos működés biztosítható a gyorsbeavatkozóval tartályüzemben.

Csörlő berendezések

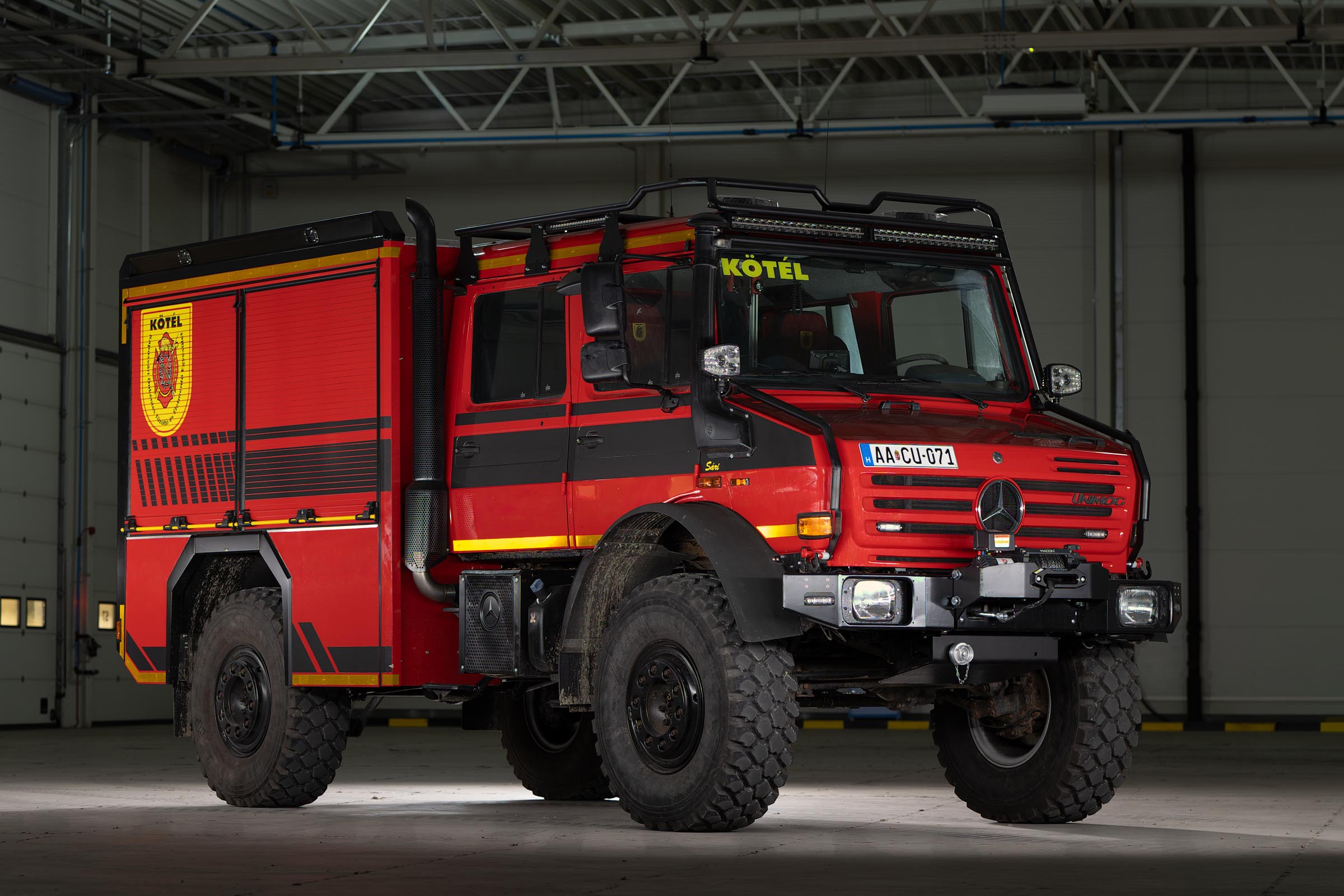

Jármű off-road kivitele és műszaki mentési képessége okán, több csörlővel is fel lett szerelve. A három csörlőben azonos, hogy mindegyik HMPE (köznyelvben helytelenül kevlár) kötéllel lett felszerelve, amely egy esetleges szakadás esetén nagy mértékben csökkenti a beavatkozó állomány sérülésének veszélyét. Az első lökhárítón egy 20000 lbs/9 tonna (88,9kN) vonóerejű elektromos csörlő került elhelyezésre. A jármű hátsó részén két 24000lbs/10,8tonna (106,7kN) vonóerejű hidraulikus csörlő kapott helyet.  A hátsó csörlők rögzítése kapcsán külön figyelmet kellett fordítani a kezelhetőségre és hozzáférhetőségre. Szintén figyelni kellett a kötél vonalvezetésére, hogy minél kisebb legyen a kötél irányváltoztatásából fakadó törés, súrlódás, amellett, hogy a hátsó vonófej is használható maradjon. Emiatt a két csörlő egymástól eltolt síkban került elhelyezésre. (14. ábra). A két csörlő lehetőséget biztosít arra, hogy hosszabb tárgyak, járművek csörlőzése során együttesen és külön-külön is lehessen működtetni őket, így biztosítva az egyenletes vonszolást, esetleg a két bekötési pont közötti korrekciót.  Amennyiben mindkét csörlőnél mozgó csigát alkalmazunk és rendelkezésre áll megfelelő horgonypont a jármű kikötéséhez, 40 tonna (398,5kN) elméleti vonóerő érhető el.

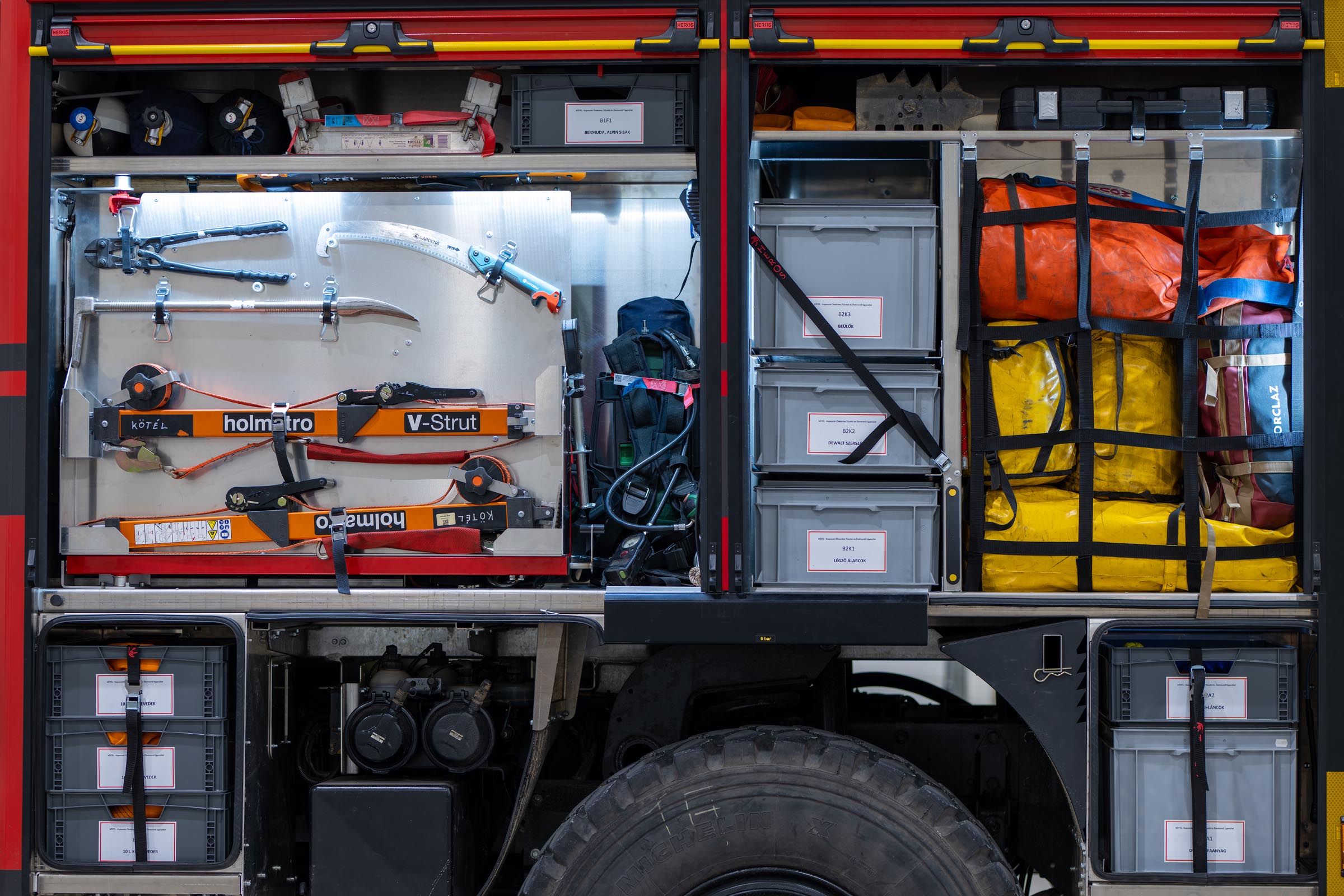

 Ilyen méretű és erejű vonóeszközök nagyméretű kerékékeket igényelnek, amelyek elhelyezése külön nehézséget okozott a járművön. Mivel a kerékjárati ívben holttér alakult ki, így már a tervezési fázisban kiderült, hogy a nehéz ékek (>20kg/db) elhelyezhetőek ebben a kihasználatlan térben. Ezáltal a súlypont is alacsonyabbra került és könnyebben, biztonságosabban hozzáférhető talajszintről a személyzet számára. (15. ábra)

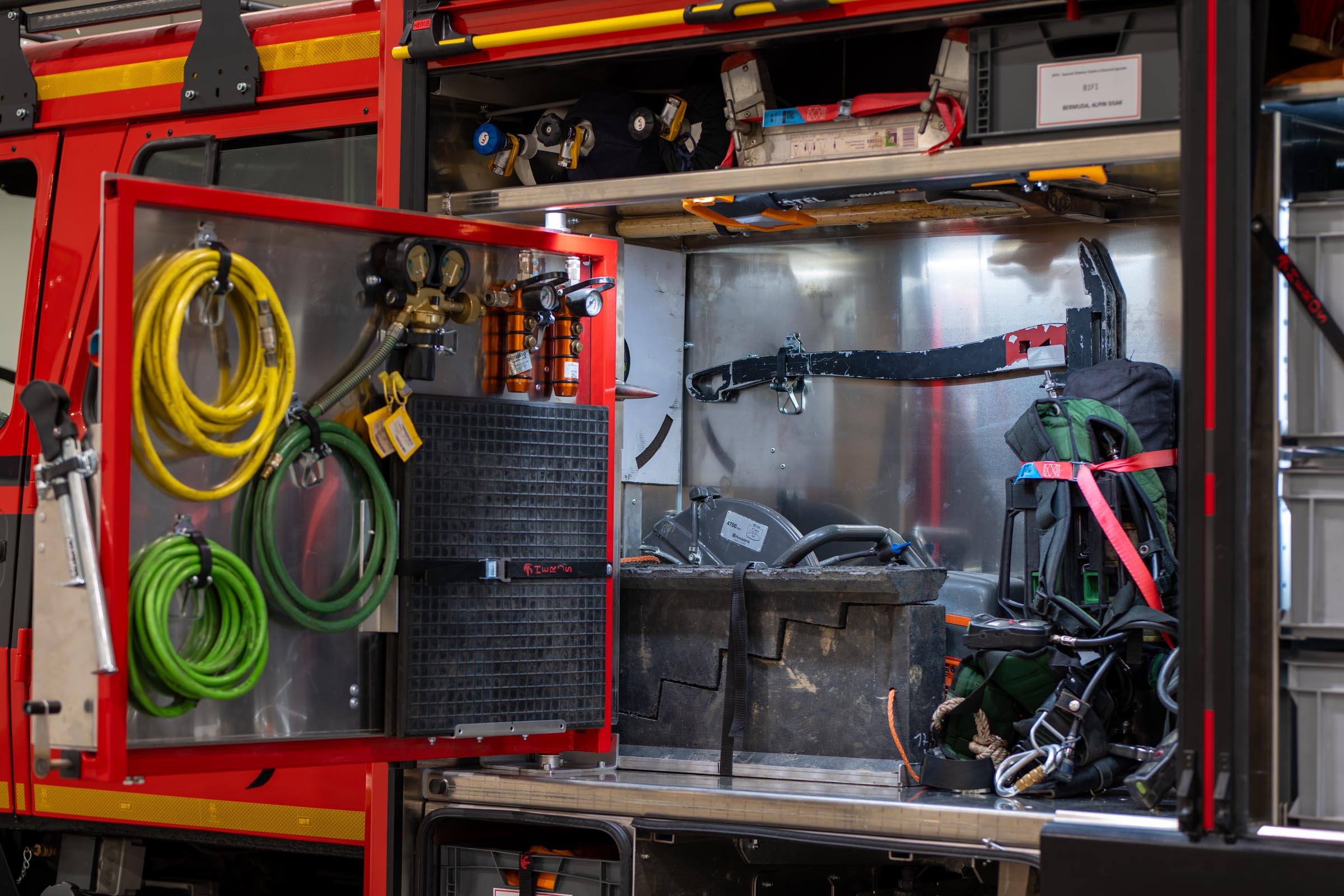

 Monopod / gin pole mentőállvány

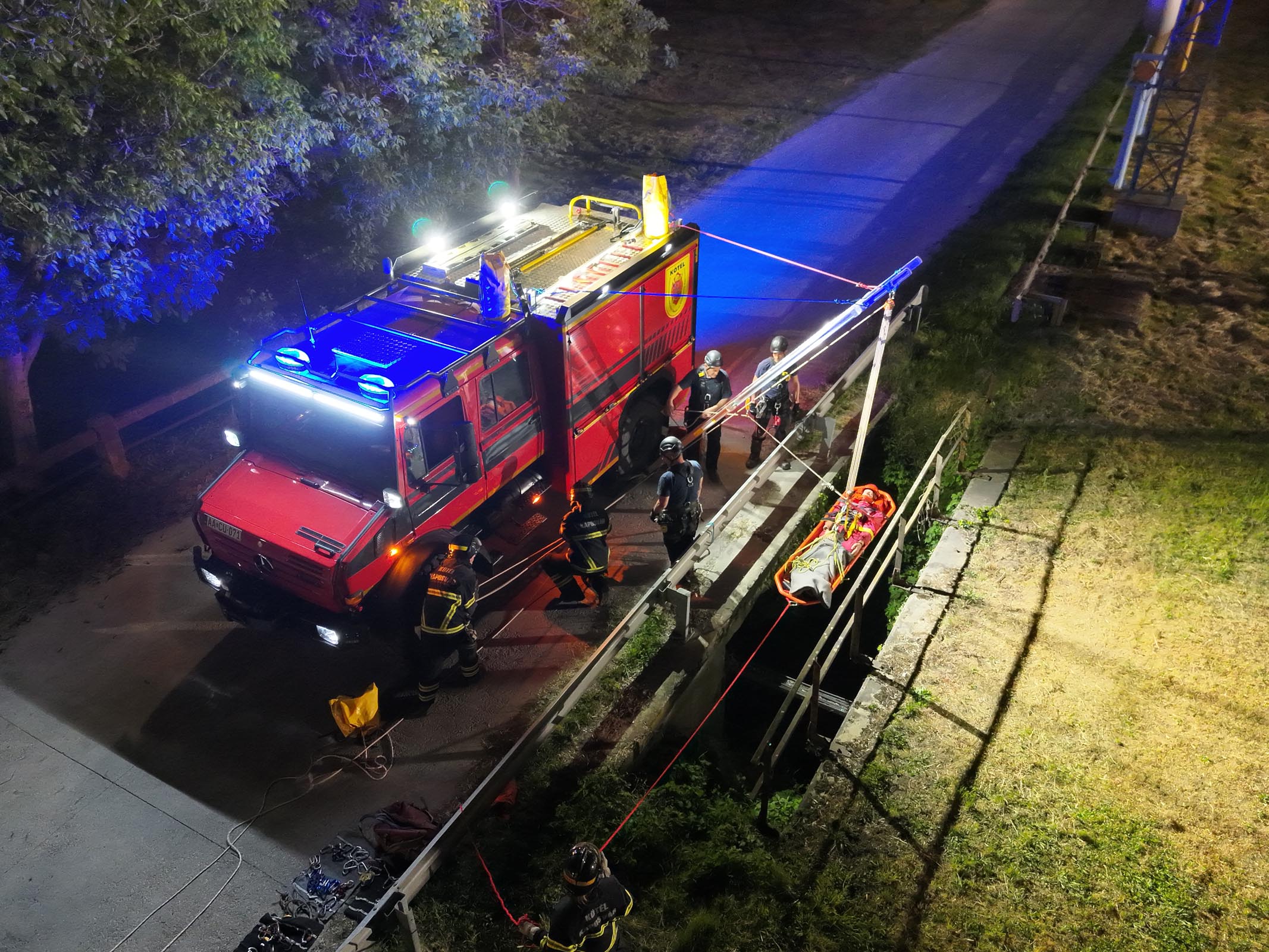

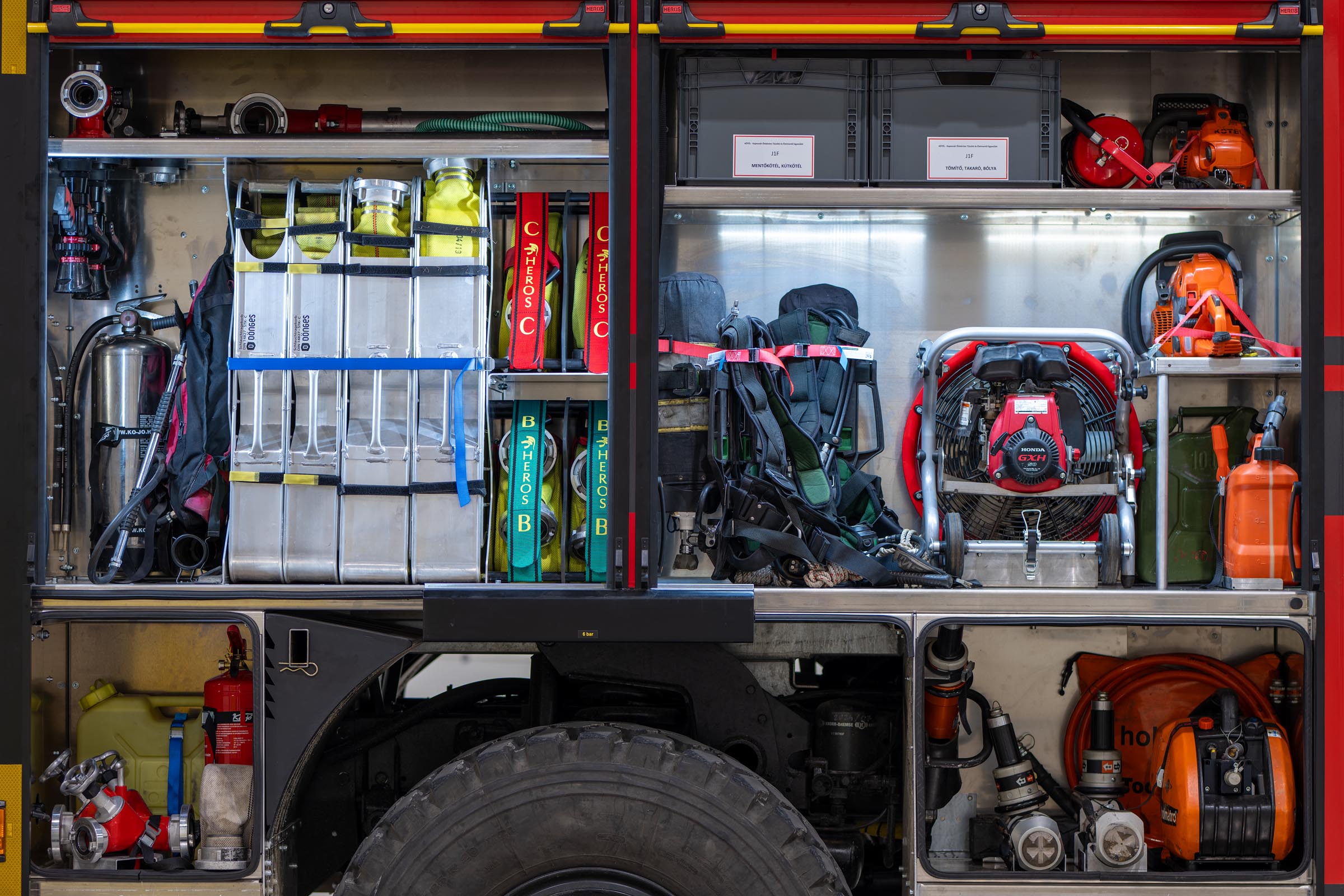

Az egyesület tevékenységéből fakadóan 4 személy számára teljes testhevederzet és a hozzátartozó alpintechnikai felszerelések kerültek elhelyezésre a járművön. Kötéltechnikai mentések megkönnyítése céljából a tűzoltó dugólétra készlet egy további adapterrel lett kiegészítve, amely segítségével mentőállvány alakítható ki a málházott létrákból, így megspórolva egy külön tripod mentőállvány helyét. Emellett kialakításra került a tetőn 4db teherviselő bekötési pont, amely lehetőséget teremt egy monopod / gin pole mentőállvány kialakítására is. Ebben az esetben a létra felső pontja két kötéllel a tetőn található két egymástól független bekötési ponthoz kerül rögzítésre. Az alsó forgáspont a kerékhez támaszkodik, amelyhez rögzítésre is kerül. A létra főtartóin található felső bekötési pont tehermegosztó alkalmazásával kerül kialakításra, amelyhez egy húzórendszer csatlakozik. A húzószár, egy a kerékhez külön rögzített létrától független irányváltó csigán keresztül fut le a létrataggal párhuzamosan, így a létratagokban csak “rúd irányú” erő ébred. Mivel a húzórendszer lehet felező, harmadoló, vagy negyedelő, így függőleges erő mellett, húzószállal csak a teher egy tört részével terheljük a rendszert.  A húzórendszer kezelése a jármű elején található „stand pont” segítségével történik, a létra aljánál található irányváltó csiga segítségével. Az alvázon külön bekötésre kerül egy biztosító kötél, amely a rendszer meghibásodása esetén garantálja a mentőszemélyzet és mentendő személy biztonságát. A bemutatott rendszer nagy mértékben megkönnyíti a beavatkozó állomány munkáját, amennyiben a járművel meg lehet közelíteni a mélyből mentés helyét. (16. ábra) (Az alkalmazás / mentés terminológiája kidolgozás alatt áll.)

Láthatósági matricázás

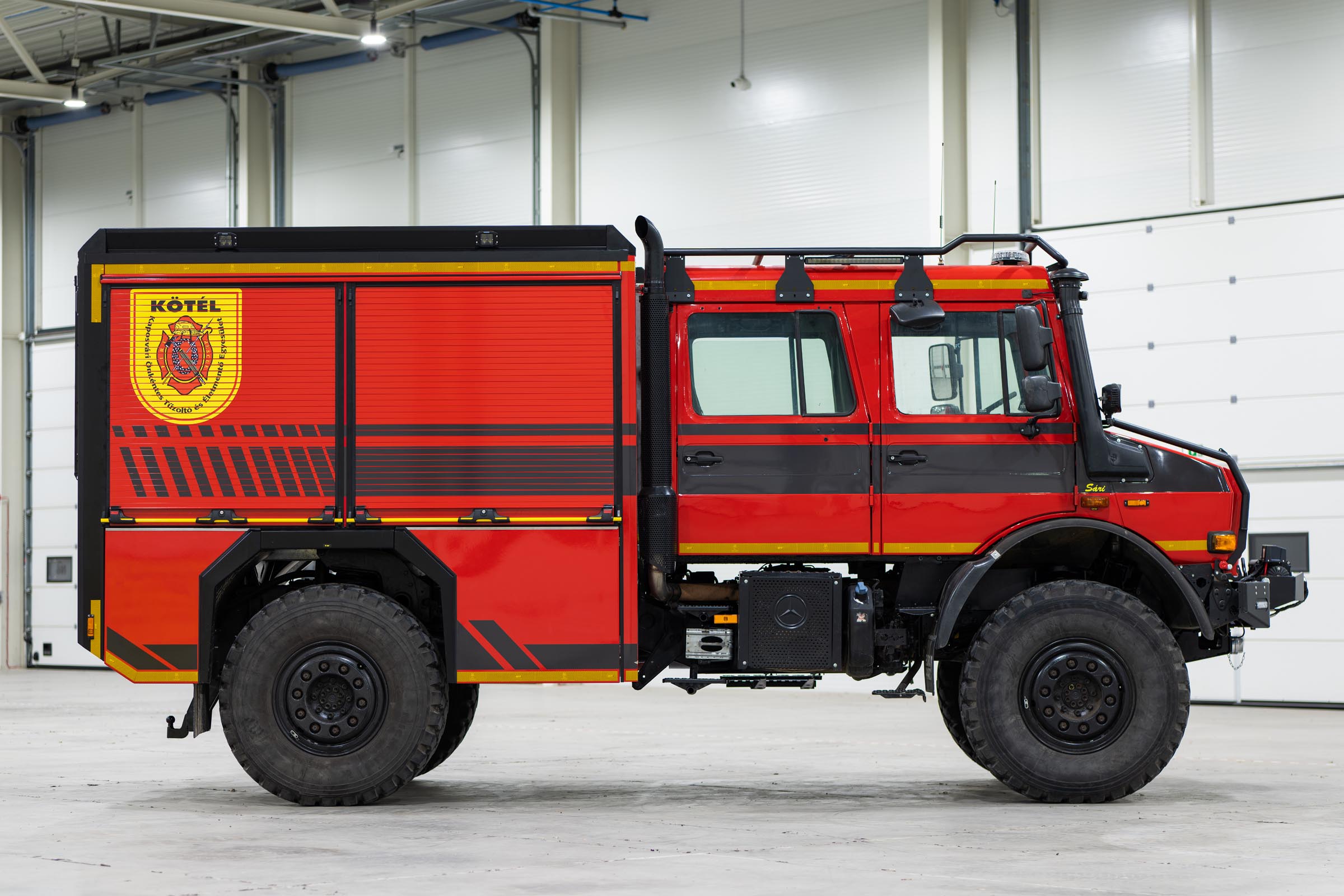

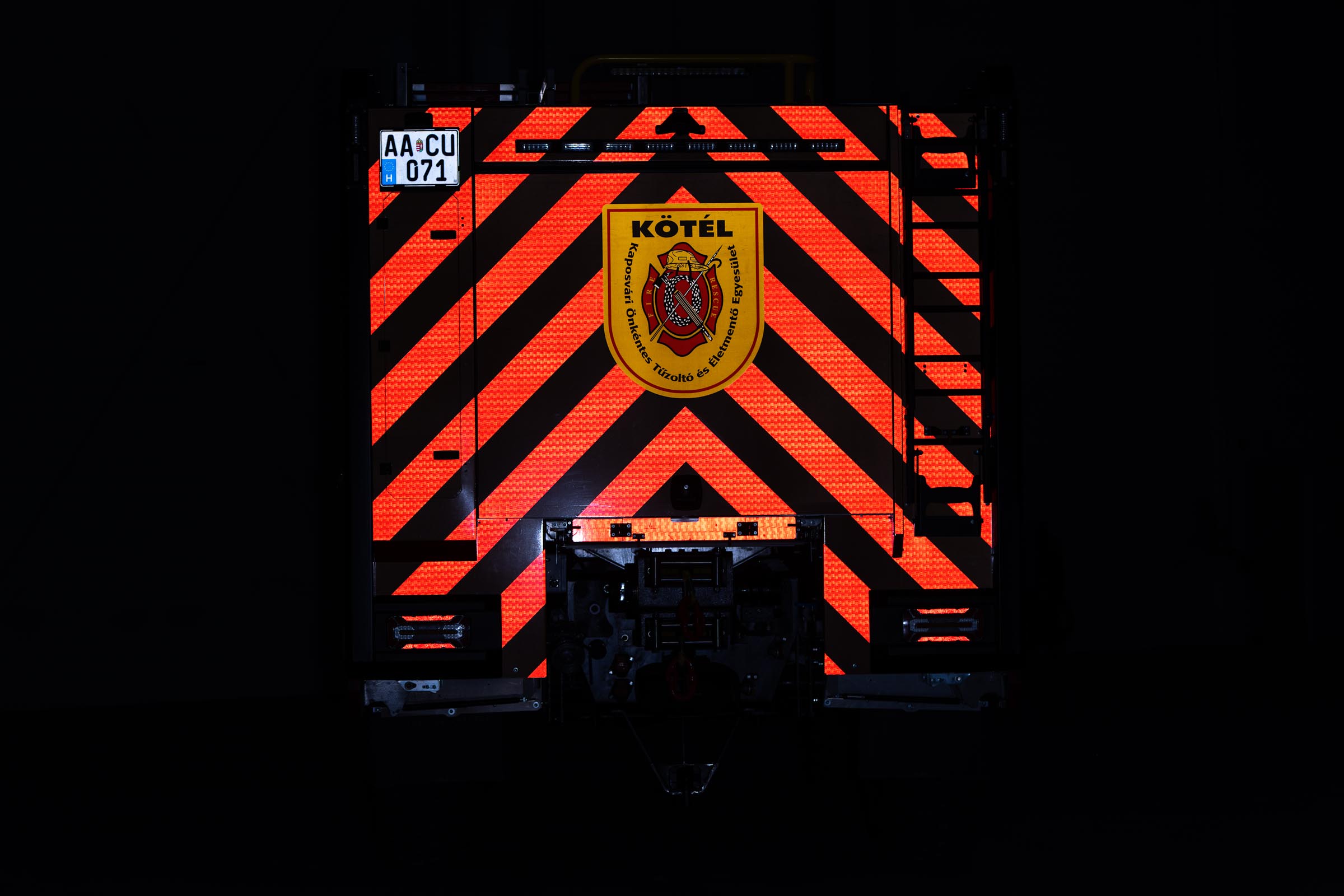

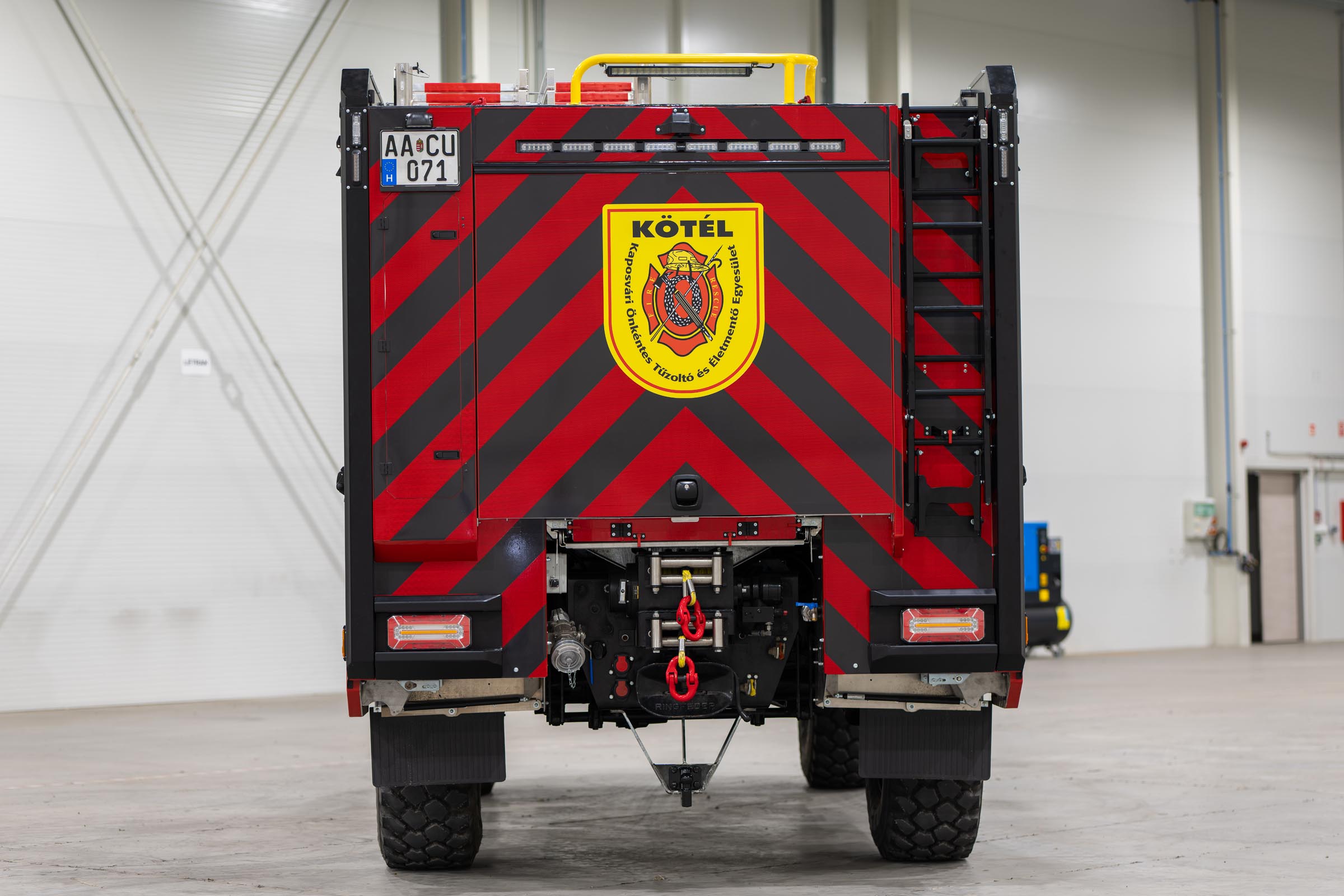

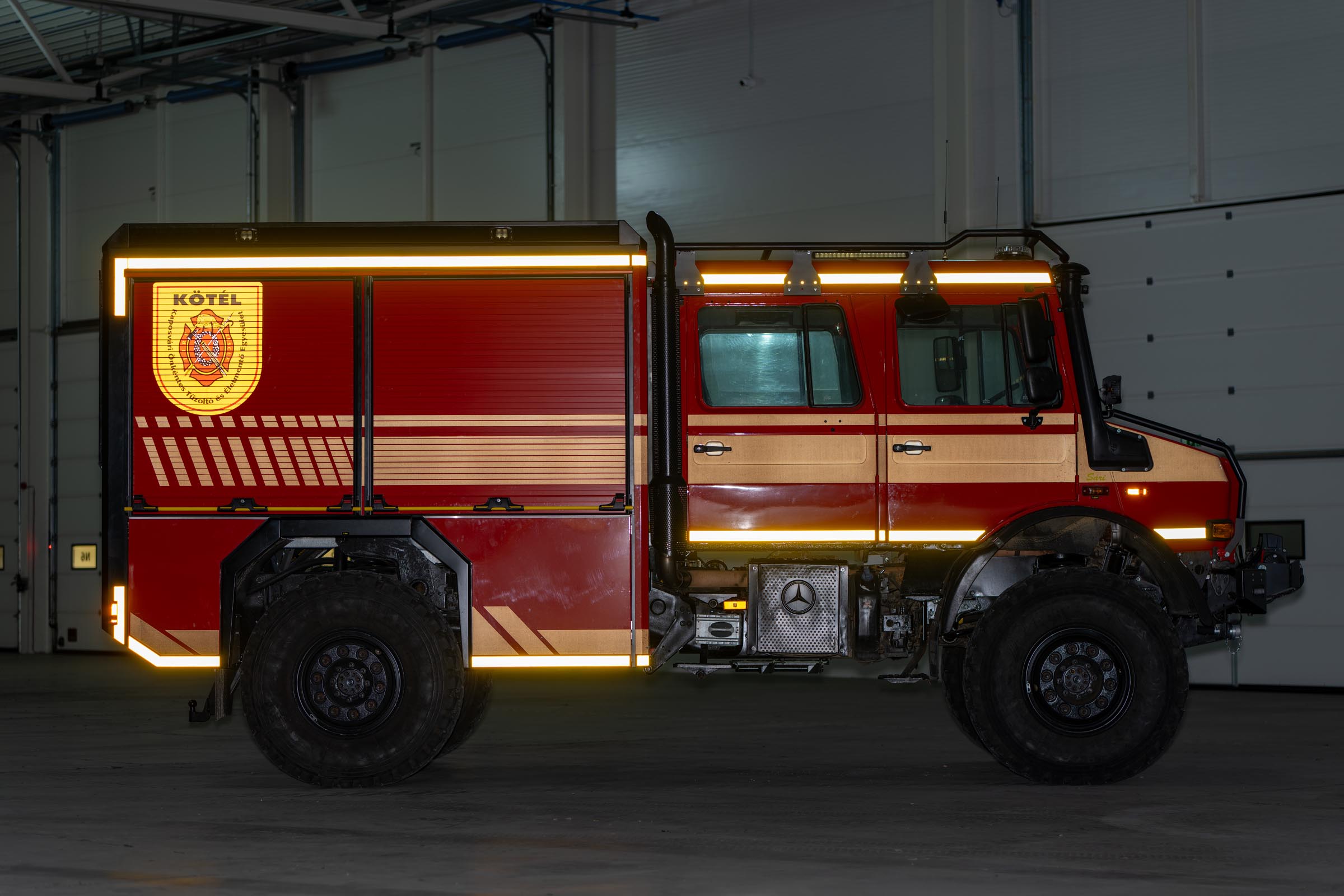

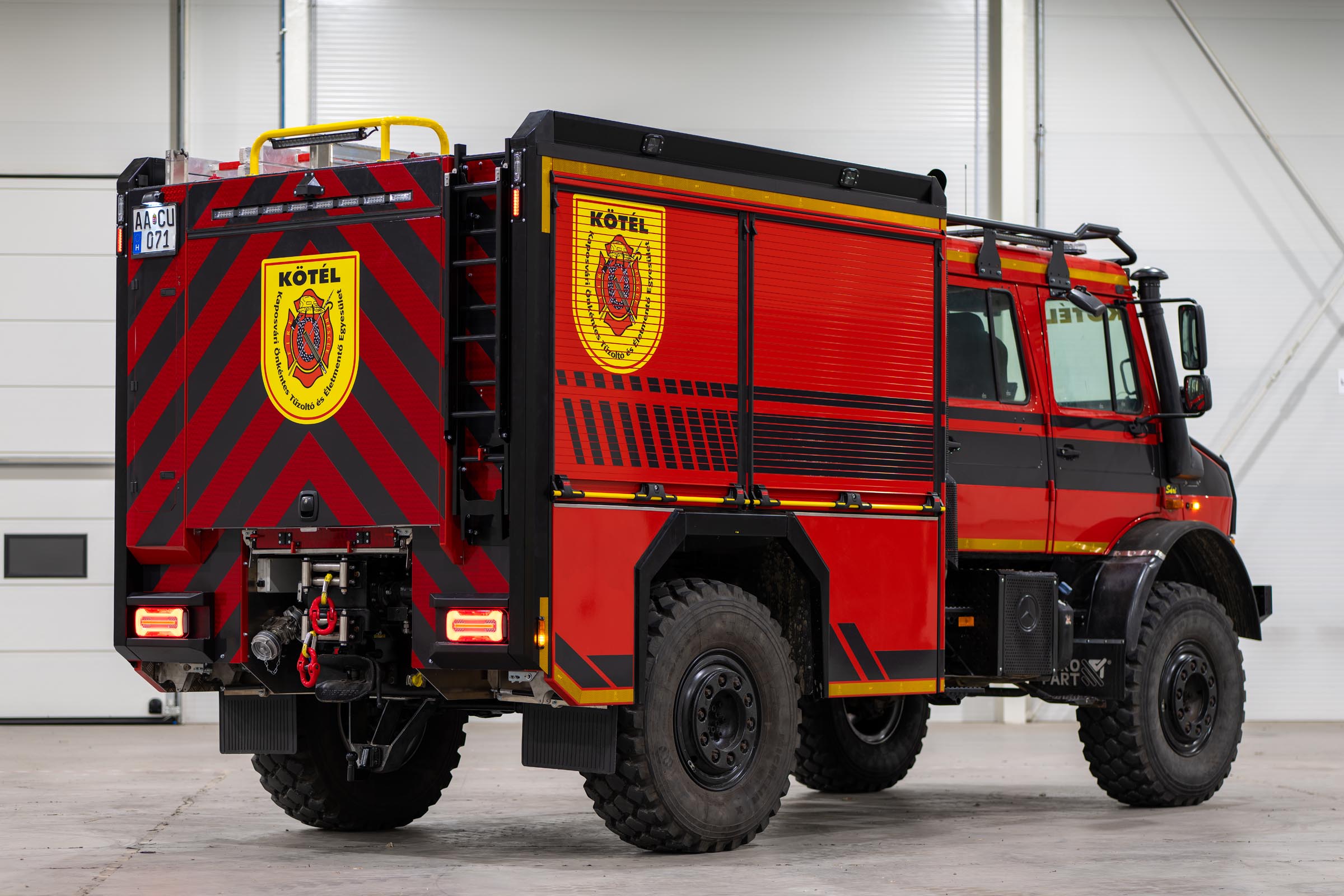

A jármű dekorjában domináns szerepet kapott a piros szín mellett a sárga és fekete. A sárga fényvisszaverő matricázás mellett, a fekete dekor elemek is reflektívek, így növelve a jármű éjszakai láthatóságát. Elmondható ezáltal, hogy a korábbi megszokásoktól eltérően az egyedi dekoráció esetében a lehetőségek határtalanok, anélkül, hogy a láthatóság, biztonság rovására menne.

A járműről elmondható, hogy kialakításában és technikai részleteiben is különleges. Bízunk benne, hogy ezen megoldások a későbbiekben szélesebb körben is alkalmazhatóvá válhatnak adott járművek esetében.
